Jeudi 30 janvier 2025 Pinces de crabe KROEPLIN
Pour le contrôle d’épaisseur au micron et la transmission de données, les pinces de crabe KROEPLIN se mettent au bluetooth. Une solution de mesure pour les pièces à géométrie complexe.
Lorsque la complexité géométrique d’une pièce en fabrication exclut pour la mesure d’épaisseur, l'utilisation d'appareils conventionnels tels que le pied à coulisse ou le micromètre, les palpeurs d’épaisseur appelés aussi « pinces de crabe » par nombre d’utilisateurs s’imposent. Auparavant, ces appareils étaient tout simplement appelés jauges numériques ou jauges à cadran ; dérivés du comparateur mécanique, ces étranges appareils de mesure sont dédiés aux mesures d’épaisseur spécifiques là où ce serait difficilement réalisable voire impossible avec des instruments plus courants ou même plus modernes.
Dans la pratique au quotidien, les palpeurs sont des instruments qui présentent une extrême maniabilité et une précision adaptée à l’utilisation (0,001 mm ; 0,002 mm ; 0,005 mm ou 0,01 mm) pour des mesures externes ou internes grâce à des bras multiformes, pouvant se présenter avec des touches multiples et multi usages. Les comparateurs à bras de palpage sont loin d’être des instruments standards. D’ailleurs, ils ne relèvent d’aucune norme, si ce n’est celles de la métrologie et sont étalonnés par raccordement aux étalons internationaux.
Crontrôleur d'épaisseur spécifique KROEPLIN

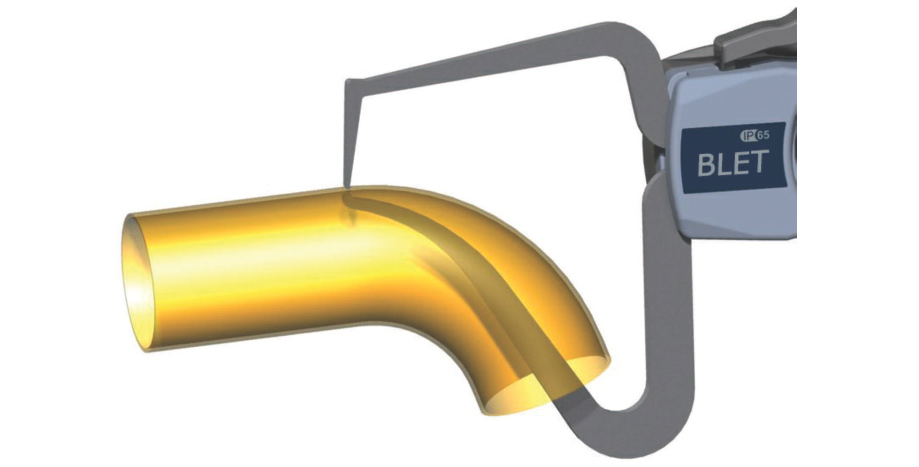

Ce type de contrôleur d’épaisseur spécifique ou « micromètre » rattaché aujourd’hui à la famille d’instruments BLET Kroeplin – PAL15, a pu être aussi connu anciennement sous le nom d’oditest ou d’intertest. Ils couvrent la plupart des applications de mesures d’épaisseur possibles et inimaginables y compris dans le domaine de la mesure de diamètre d’alésage, d’épaisseur de parois coudées, de clinchage ou d’aérosols. Le développement de la microélectronique et de la connectivité leur a aussi ouvert depuis quelques années de nouvelles voies vers des résolutions au micron, vers des interfaces USB et Digimatic et plus récemment vers le bluetooth pour des mesures rapides et fiables. La possibilité de transmission de données sans fil est associée à l'utilisation d'une batterie avec un concept de charge inductive. L'appareil se charge inductivement en le plaçant simplement sur le socle de charge fourni. Il n'y a ainsi aucune prise ou ouverture dans l'appareil susceptible d'affecter son étanchéité.
Les valeurs mesurées peuvent être affichées sous forme de valeurs absolues, relatives ou de tolérance selon les besoins. Un indicateur rouge / vert aide à la classification rapide des valeurs déterminées. Le bluetooth ouvre de nouvelles perspectives pour ces instruments hors du commun : jusqu'à 8 appareils peuvent transmettre leurs valeurs mesurées à n'importe quel terminal PC ou tablette via le dongle USB fourni. L'installation d'un logiciel spécial n'est pas requise, la valeur mesurée apparaît sur la touche de l'appareil directement à la position du curseur dans le PC de son choix. La portée dans la zone de l’atelier est supérieure à 10 m, sans obstacles, une portée supérieure à 60 m est possible. Et demain peut-être la cobotique… Afin de toujours trouver une solution de mesure et de pouvoir concevoir rapidement votre appareil spécial, le bureau d’études de BLET Measurement Group a simplement besoin d’un plan dimensionnel 2D ou 3D de la pièce à mesurer, en précisant la tolérance souhaitée, éventuellement la force de mesure ou dans certains cas à l’aide d’un échantillon.
Il est alors particulièrement important pour vous utilisateur d’obtenir l’instrument dédié à votre utilisation qui vous permettra d’augmenter votre efficacité de mesure au quotidien.
|
