Mesure extérieure
parois de tubes

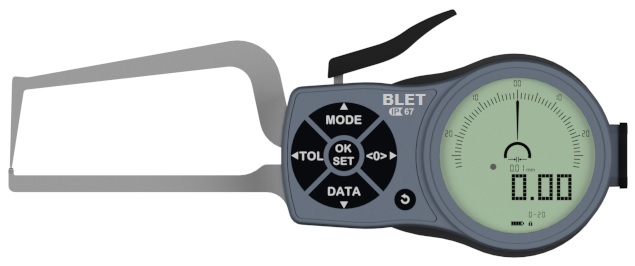

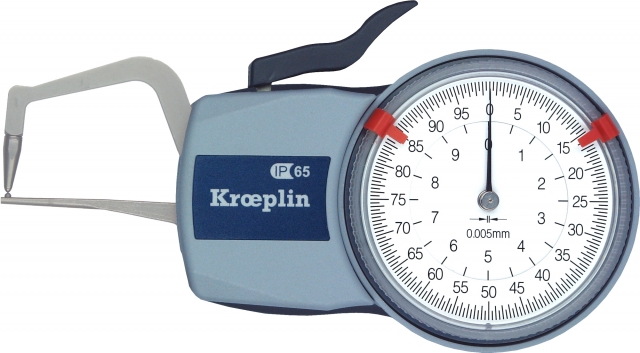

Les palpeurs rapides d'extérieure KROEPLIN à affichage analogique ou électronique existent en version dédiée pour parois de tubes ou de tuyaux, avec des touches fixes ou mobiles, et une plage de mesure allant de 0 à 100 mm s’adaptant à diverses étendues avec des possibilités de grandes profondeurs de bras.

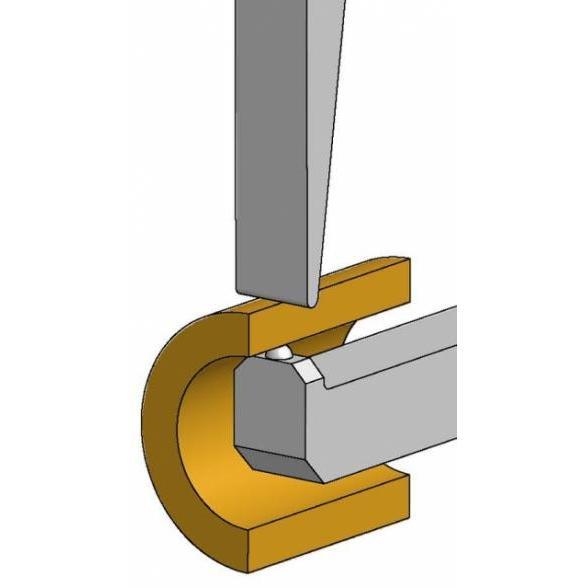

Touche spécial parois de tubes
ACHETER EN LIGNE >> Palpeurs - Mesureurs d'épaisseur
Les principales caractéristiques des contrôleurs d'épaisseur extérieur KROEPLIN sont les suivantes :
|
|
 |
| Réf. Article | Plage de mesure mm |
Résolution mm |
Profondeur de mesurage mm |
Forme et diamètre |
Ancienne référence |
| PAL15-AT001 | 0 - 20 | 0,01 | 80 | CR 0,4 / Sphère Ø 1,5 | - |
| PAL15-AT003 | 0 - 10 | 0,005 | 35 | Sphère Ø 1,5 | - |
| PAL15-AT004 | 0 - 10 | 0,005 | 35 | CR 0,4 / Sphère Ø 1,5 | - |
| PAL15-AT005 | 0 - 20 | 0,01 | 80 | Sphère Ø 1,5 | - |
| PAL15-AT007* | 0 - 50 | 0,075 | 100 | Sphère Ø 2 | - |
| PAL15-AT010 | 0 - 50 | 0,05 | 169 | Sphère Ø 3 | PAL15-AT006 |
| PAL15-AT011 | 0 - 50 | 0,05 | 169 | CR 0,75 / Sphère Ø 3 | PAL15-AT002 |
| PAL15-AT012 | 0 - 100 | 0,1 | 382 | Sphère Ø 5 | PAL15-AT008 |
* = N'existe plus, proposition de remplacement PAL15-AT010, ou nous consulter pour du spécial.
PAL15-AT004 - Devis et Plan  (PDF 2188Ko) |
| PAL15-AT005 - Devis et Plan (PDF 2762Ko) |
| PAL15-AT012 - Devis et Plan (PDF 2225Ko) |
| PAL15-AT010 - Devis et Plan (PDF 3718Ko) |
| PAL15-AT011 - Devis et Plan (PDF 3350Ko) |
| PAL15-AT001 - Devis et Plan (PDF 2836Ko) |
| PAL15-AT003 - Devis et Plan (PDF 2209Ko) |
 |
| Réf. Article | Plage de mesure en mm |
Résolution en mm |
Profondeur de mesurage en mm |
Forme et diamètre |
Ancienne référence |
| PAL15-DT001N | 0 - 20 | 0,01 | 80 | CR 0,4 / Sphère Ø 1,5 | - |
| PAL15-DT003N | 0 - 10 | 0,005 | 35 | Sphère Ø 1,5 | - |
| PAL15-DT004N | 0 - 10 | 0,005 | 35 | CR 0,4 / Sphère Ø 1,5 | - |
| PAL15-DT005N | 0 - 20 | 0,01 | 80 | Sphère Ø 1,5 | - |
| PAL15-DT009N | 0 - 30 | 0,02 | 116 | CR 0,75 / Sphère Ø 3 | PAL-DT006 |
| PAL15-DT010N | 0 - 50 | 0,02 | 169 | Sphère Ø 3 | PAL-DT002 / DT007 |
| PAL15-DT011N | 0 - 50 | 0,02 | 169 | CR 0,75 / Sphère Ø 3 | PAL-DT006 |
| PAL15-DT012N | 0 - 100 | 0,05 | 382 | Sphère Ø 5 | - |
| PAL15-DT013N | 0 - 30 | 0,02 | 116 | Sphère Ø 3 | PAL-DT002 / DT007 |
| PAL15-DT001N - Devis et Plan (PDF 2247Ko) |
| PAL15-DT003N - Devis et Plan (PDF 2476Ko) |
| PAL15-DT004N - Devis et Plan (PDF 2330Ko) |
| PAL15-DT005N - Devis et Plan (PDF 2332Ko) |
| PAL15-DT009N - Devis et Plan (PDF 1733Ko) |
| PAL15-DT010N - Devis et Plan (PDF 2084Ko) |
| PAL15-DT011N - Devis et Plan (PDF 1867Ko) |
| PAL15-DT012N - Devis et Plan (PDF 1722Ko) |
| PAL15-DT013N - Devis et Plan (PDF 2049Ko) |
Les anciennes références / références-usine sont D110 ; D110S ; POCO 2K ; D220S ; D220 ; POCO 2N ; POCO 2F ; OD2050 ; OD2050S ; OD2050B ; OD2050F80 ; OD2050F130 ; OD2050BF80 ; OD2050BF130 ; OD3050 ; OD20100 ; OD20150 ; OD20100F80 ; OD40100 ; OD60100 ; OD60100BJ ; OD80200 ; C110 ; C110S ; C220 ; C220S ; B440 ; B440S ; B660 ; D1R10 ; D1R10S ; D2R20 ; D2R20S ; OD2050R ; OD2050RS ; OD2050BR ; OD40100R ; POCO 2R ; C1R10 ; C1R10S ; C2R20 ; C2R20S ; B4R40 ; B4R40S ; B6R60 ; D110T ; D220T ; OD2050T ; OD20100T ; OD40100T ; OD60100T ; POCO 2T ; C110T ; C220T ; B440T ; B660T ; EOD0512R ; EOD1025 ; EOD2050 ; EOD20100 ; intertest ; pocotest ; oditest.
 |
|
||||
|
 |
||||
|
|
