Mesure intérieure standard

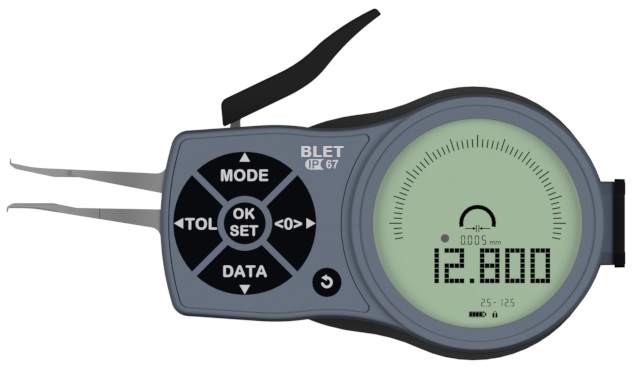

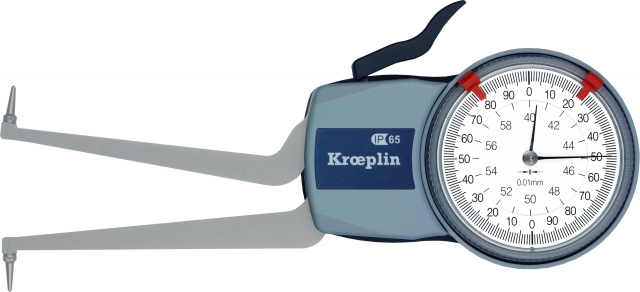

Les palpeurs rapides KROEPLIN de mesure intérieure standard sont des pinces de contrôle d'épaisseur, qui permettent la mesure par affichage mécanique ou électronique de diamètres ou côtes internes variés, avec une plage de mesure allant de 2,5 à 400 mm, grâce à des touches fixes ou mobiles différentes et à des possibilités de grandes profondeurs de bras.

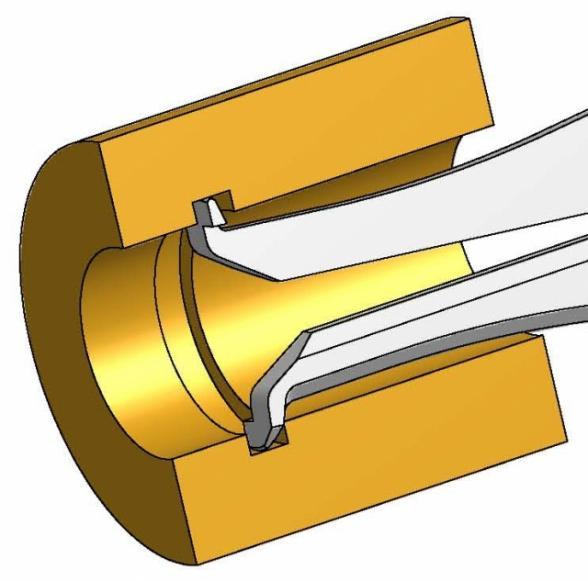

Touche sphérique "S" spécial Intérieur
ACHETER EN LIGNE >> Palpeurs - Mesureurs d'épaisseur
|
|
 |
| Réf. Article | Plage de mesure (mm) |
Résolution (mm) |
Profondeur de mesurage (mm) |
Forme et diamètre des touches (mm) |
Ancienne référence |
| PAL15-AI001 | 2,5 -12,5 | 0,005 | 12 | Couteau R 0,1 | - |
| PAL15-AI002 | 5 - 15 | 0,005 | 35 | Sphère Ø 0,6 | - |
| PAL15-AI003 | 10 - 30 | 0,01 | 85 | Sphère Ø 1 | - |
| PAL15-AI005 | 20 - 40 | 0,01 | 85 | Sphère Ø 1 | - |
| PAL15-AI006 | 30 - 50 | 0,01 | 85 | Sphère Ø 1 | - |
| PAL15-AI007 | 40 - 60 | 0,01 | 85 | Sphère Ø 1 | - |
| PAL15-AI010 | 50 - 70 | 0,01 | 85 | Sphère Ø 1 | - |
| PAL15-AI011 | 60 - 80 | 0,01 | 85 | Sphère Ø 1 | - |
| PAL15-AI013 | 70 - 90 | 0,01 | 85 | Sphère Ø 1 | - |
| PAL15-AI015 | 80 - 100 | 0,01 | 85 | Sphère Ø 1 | - |
| PAL15-AI052 | 80 - 180 | 0,1 | 535 | Sphère Ø 5 | PAL15-AI016 |
| PAL15-AI053 | 150 - 250 | 0,1 | 535 | Sphère Ø 5 | PAL15-AI020 |
| PAL15-AI054 | 200 - 400 | 0,2 | 735 | HM-Sphère SR 20 | - |
| PAL15-AI056 | 5 - 20 | 0,001 | |||
| PAL15-AI031 | 70 - 170 | 0,1 | 395 | Sphère Ø 5 | PAL15-AI012 |
| PAL15-AI032 | 50 - 150 | 0,1 | 395 | Sphère Ø 5 | PAL15-AI009 |
| PAL15-AI033 | 70 - 120 | 0,05 | 192 | Sphère Ø 2 | PAL15-AI014 |
| PAL15-AI034 | 40 - 90 | 0,05 | 192 | Sphère Ø 2 | PAL15-AI008 |
| PAL15-AI035 | 150 - 200 | 0,05 | 192 | Sphère Ø 2 | PAL15-AI019 |
| PAL15-AI036 | 15 - 65 | 0,05 | 188 | Sphère Ø 1,5 | PAL15-AI004 |
| PAL15-AI037 | 130 - 180 | 0,05 | 192 | Sphère Ø 2 | PAL15-AI018 |
| PAL15-AI038 | 100 - 150 | 0,05 | 192 | Sphère Ø 2 | PAL15-AI017 |
PAL15-AI001 - Devis et Plan  (PDF 2567Ko) |
| PAL15-AI002 - Devis et Plan (PDF 2883Ko) |
| PAL15-AI003 - Devis et Plan (PDF 2823Ko) |
| PAL15-AI005 - Devis et Plan (PDF 2803Ko) |
| PAL15-AI006 - Devis et Plan (PDF 2783Ko) |
| PAL15-AI007 - Devis et Plan (PDF 2907Ko) |
| PAL15-AI010 - Devis et Plan (PDF 2821Ko) |
| PAL15-AI011 - Devis et Plan (PDF 2852Ko) |
| PAL15-AI013 - Devis et Plan (PDF 2865Ko) |
| PAL15-AI015 - Devis et Plan (PDF 2757Ko) |
| PAL15-AI052 - Devis et Plan (PDF 2259Ko) |
| PAL15-AI053 - Devis et Plan (PDF 2371Ko) |
| PAL15-AI054 - Devis et Plan (PDF 2624Ko) |
| PAL15-AI056 - Devis et Plan (PDF 1255Ko) |
| PAL15-AI031 - Devis et Plan (PDF 4415Ko) |
| PAL15-AI032 - Devis et Plan (PDF 3547Ko) |
| PAL15-AI033 - Devis et Plan (PDF 3910Ko) |
| PAL15-AI034 - Devis et Plan (PDF 3405Ko) |
| PAL15-AI035 - Devis et Plan (PDF 3816Ko) |
| PAL15-AI036 - Devis et Plan (PDF 3948Ko) |
| PAL15-AI037 - Devis et Plan (PDF 3757Ko) |
| PAL15-AI038 - Devis et Plan (PDF 3953Ko) |
 |
| Réf. Article | Plage de mesure (mm) |
Résolution (mm) |
Profondeur de mesurage (mm) |
Forme et diamètre des touches (mm) |
Ancienne référence |
| PAL15-DI001N | 2,5 -12,5 | 0,001 | 12 | Couteau R 0,1 | - |
| PAL15-DI002N | 5 - 15 | 0,001 | 35 | Sphère Ø 0,6 | - |
| PAL15-DI003N | 10 - 30 | 0,001 | 85 | Sphère Ø 1 | - |
| PAL15-DI006N | 20 - 40 | 0,001 | 185 | Sphère Ø 1 | - |
| PAL15-DI007N | 30 - 50 | 0,001 | 85 | Sphère Ø 1 | - |
| PAL15-DI009N | 40 - 60 | 0,001 | 85 | Sphère Ø 1 | - |
| PAL15-DI011N | 50 - 70 | 0,001 | 85 | Sphère Ø 1 | - |
| PAL15-DI013N | 60 - 80 | 0,001 | 85 | Sphère Ø 1 | - |
| PAL15-DI014N | 70 - 90 | 0,001 | 85 | Sphère Ø 1 | - |
| PAL15-DI016N | 70 - 90 | 0,001 | 85 | Sphère Ø 1 | - |
| PAL15-DI031N | 13 - 43 | 0,001 | 127 | Sphère Ø 1,3 | PAL15-DI004 |
| PAL15-DI032N | 30 - 60 | 0,001 | 132 | Sphère Ø 1,5 | PAL15-DI004 / DI008 |
| PAL15-DI033N | 50 - 80 | 0,001 | 132 | Sphère Ø 1,5 | PAL15-DI012 / DI008 |
| PAL15-DI034N | 70 - 100 | 0,001 | 132 | Sphère Ø 2 | PAL15-DI012 / DI015 |
| PAL15-DI035N | 90 - 120 | 0,001 | 132 | Sphère Ø 2 | PAL15-DI015 / DI017 |
| PAL15-DI036N | 15 - 65 | 0,001 | 188 | Sphère Ø 2 | PAL15-DI004 / DI008 / DI005 |
| PAL15-DI037N | 40 - 90 | 0,001 | 192 | Sphère Ø 1,5 | PAL15-DI008 / DI012 / DI010 |
| PAL15-DI038N | 70 - 120 | 0,001 | 192 | Sphère Ø 2 | PAL15-DI015 / DI017 |
| PAL15-DI039N | 100 - 150 | 0,001 | 192 | Sphère Ø 2 | PAL15-DI017 |
| PAL15-DI040N | 130 - 180 | 0,001 | 192 | Sphère Ø 2 | |
| PAL15-DI041N | 150 - 200 | 0,001 | 192 | Sphère Ø 2 | |
| PAL15-DI042N | 50 - 150 | 0,001 | 395 | Sphère Ø 5 | - |
| PAL15-DI043N | 70 - 170 | 0,001 | 395 | Sphère Ø 5 | - |
| PAL15-DI001N - Devis et Plan (PDF 3154Ko) |
| PAL15-DI002N - Devis et Plan (PDF 3146Ko) |
| PAL15-DI003N - Devis et Plan (PDF 2894Ko) |
| PAL15-DI006N - Devis et Plan (PDF 2774Ko) |
| PAL15-DI007N - Devis et Plan (PDF 2811Ko) |
| PAL15-DI009N - Devis et Plan (PDF 2778Ko) |
| PAL15-DI011N - Devis et Plan (PDF 2654Ko) |
| PAL15-DI013N - Devis et Plan (PDF 2872Ko) |
| PAL15-DI014N - Devis et Plan (PDF 2690Ko) |
| PAL15-DI016N - Devis et Plan (PDF 2794Ko) |
| PAL15-DI031N - Devis et Plan (PDF 2437Ko) |
| PAL15-DI032N - Devis et Plan (PDF 2683Ko) |
| PAL15-DI033N - Devis et Plan (PDF 2663Ko) |
| PAL15-DI034N - Devis et Plan (PDF 2503Ko) |
| PAL15-DI035N - Devis et Plan (PDF 2620Ko) |
| PAL15-DI036N - Devis et Plan (PDF 2183Ko) |
| PAL15-DI037N - Devis et Plan (PDF 2388Ko) |
| PAL15-DI038N - Devis et Plan (PDF 2361Ko) |
| PAL15-DI039N - Devis et Plan (PDF 2296Ko) |
| PAL15-DI040N - Devis et Plan (PDF 2475Ko) |
| PAL15-DI041N - Devis et Plan (PDF 2402Ko) |
| PAL15-DI042N - Devis et Plan (PDF 2006Ko) |
| PAL15-DI043N - Devis et Plan (PDF 2007Ko) |
Les anciennes références sont : F415 ; F435 ; F455 ; F475 ; F495 ; F615 ; F640 ; G102 ; G105 ; G210 ; G220 ; G230 ; G240 ; G250 ; G260 ; G270 ; G280 ; H102 ; H105 ; H210 ; H220 ; H230 ; H240 ; H250 ; H260 ; H270 ; H280 ; ID20100 ; ID20130 ; ID2015 ; ID20150 ; ID20180 ; ID2040 ; ID2070 ; ID4040 ; ID4060 ; ID60150 ; ID60220 ; ID6080 ; ID80200 ; G2G20 ; H2G20 ; G2G30 ; H2G30 ; G2G40 ; H2G40 ; G2G50 ; H2G50 ; G2G60 ; H2G60 ; G2G70 ; H2G70 ; G2G80 ; H2G80 ; ID0302 ; ID0705 ; ID0710 ; intertest ; pocotest ; oditest.
Découvrez la gamme Mesure intérieure
 |
|
||||
|
 |
||||
|
|
