Mesure extérieure standard

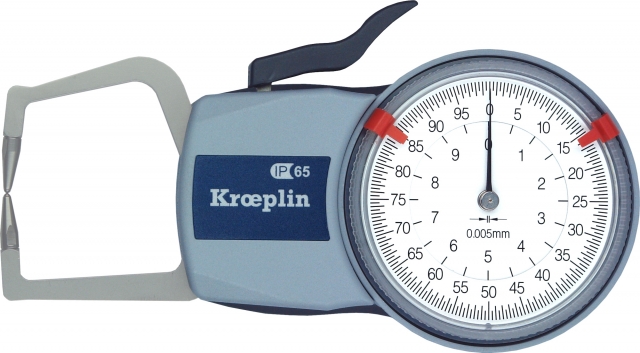

Les palpeurs standard de mesure d'extérieure KROEPLIN sont des contrôleurs d’épaisseur à pinces, permettant l'affichage analogique ou digitale de plages de mesure allant de 0 à 200 mm pour diverses surfaces et matières, grâce à une variété de formes et tailles de touches mobiles ou fixes telles que sphère, hémisphère, couteau,ou disque, et des possibilités de grandes profondeurs de bras.

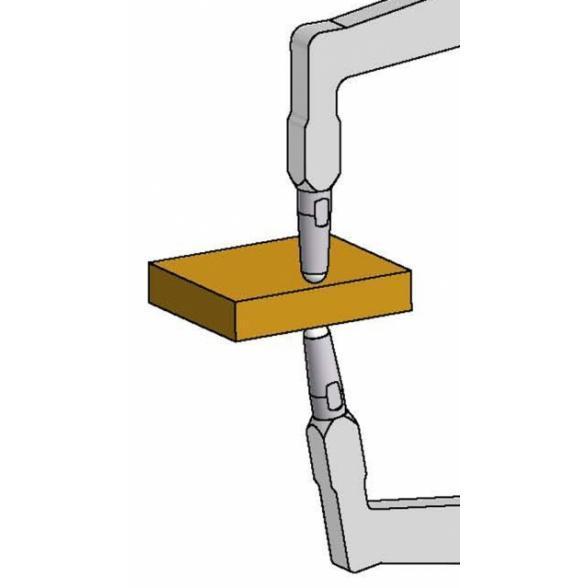

Touche sphérique "S" spécial Extérieur
ACHETER EN LIGNE >> Palpeurs - Mesureurs d'épaisseur
|
|
 |
| Réf. Article | Plage de mesure (mm) |
Résolution (mm) |
Profondeur de mesurage (mm) |
Forme et diamètre |
Ancienne référence |
| PAL15-AE005 | 0 – 10 | 0,005 | 35 | Sphère Ø 1,5 | - |
| PAL15-AE007 | 0 – 10 | 0,005 | 35 | Couteau R 0,4 | - |
| PAL15-AE008 | 0 – 20 | 0,01 | 85 | Sphère Ø 1,5 | - |
| PAL15-AE010 | 0 – 20 | 0,01 | 85 | Couteau R 0,4 | - |
| PAL15-AE015* | 0 – 50 | 0,15 | 230 | Sphère Ø 5 | - |
| PAL15-AE048 | 0 – 100 | 0,1 | 530 | Sphère Ø 5 | PAL15-AE018 |
| PAL15-AE051 | 0 – 200 | 0,2 | 725 | HM-Sphère SR 20 | PAL15-AE020 |
| PAL15-AE024** | 0 – 50 | 0,075 | 173 | Sphère Ø 2 | - |
| PAL15-AE025* | 0 – 50 | 0,075 | 173 | Sphère Ø 2 | - |
| PAL15-AE026** | 0 – 50 | 0,075 | 173 | Sphère Ø 2 | - |
| PAL15-AE028*** | 50 – 100 | 0,075 | 173 | Sphère Ø 2 | - |
| PAL15-AE049 | 0 – 100 | 0,1 | 530 | Sphère Ø 5 | PAL15-AE029 |
| PAL15-AE031 | 0 – 2 | 0.02 | CR 0,5 | ||
| PAL15-AE032 | 0 – 2 | 0.01 | |||
| PAL15-AE033 | 0 – 50 | 0,05 | 167 | Sphère Ø 3 | PAL15-AE011 |
| PAL15-AE034 | 0 – 50 | 0,05 | 167 | CR 0,75 | PAL15-AE013 |
| PAL15-AE036 | 0 – 50 | 0,05 | 167 | Sphère Ø 5 | PAL15-AE012 |
| PAL15-AE037 | 50 – 100 | 0,05 | 167 | Sphère Ø 3 | PAL15-AE021 |
| PAL15-AE039 | 100 – 150 | 0,05 | 167 | Sphère Ø 3 | PAL15-AE027 |
| PAL15-AE040 | 0 – 100 | 0,1 | 382 | Sphère Ø 5 | PAL15-AE016 |
| PAL15-AE042 | 0 – 50 | 0,05 | 167 | Sphère Ø 5 | PAL15-AE023 |
* = N'existe plus, proposition de remplacement PAL15-AE036 ou AE042, ou nous consulter pour du spécial.
** = N'existe plus, proposition de remplacement PAL15-AE033, ou nous consulter pour du spécial.
*** = N'existe plus, proposition de remplacement PAL15-AE037, ou nous consulter pour du spécial.
Nouveau produit
Plan et devis - PAL15-AE032-CR  (PDF 2305Ko) |
| Plan et devis - PAL15-AE031-CR (PDF 2300Ko) |
| Plan et devis - PAL15-AE033-CR (PDF 2866Ko) |
| Plan et devis - PAL15-AE040-CR (PDF 2152Ko) |
| Plan et devis - PAL15-AE037-CR (PDF 3273Ko) |
| Plan et devis - PAL15-AE034-CR (PDF 3355Ko) |
| Plan et devis - PAL15-AE036-CR (PDF 3513Ko) |
| Plan et devis - PAL15-AE042-CR (PDF 2610Ko) |
| Plan et devis - PAL15-AE039-CR (PDF 2717Ko) |
| Plan et devis - PAL15-AE005-CR (PDF 2214Ko) |
| Plan et devis - PAL15-AE007-CR (PDF 2147Ko) |
| Plan et devis - PAL15-AE008-CR (PDF 2491Ko) |
| Plan et devis - PAL15-AE010-CR (PDF 2529Ko) |
| Plan et devis - PAL15-AE048-CR (PDF 2919Ko) |
| Plan et devis - PAL15-AE051-CR (PDF 2391Ko) |
| Plan et devis - PAL15-AE049-CR (PDF 2505Ko) |
| Réf. Article | Plage de mesure (mm) |
Résolution (mm) |
Profondeur de mesurage (mm) |
Forme et diamètre |
Ancienne référence |
| PAL15-DE001N | 0 – 10 | 0,005 | 35 | Sphère Ø 1,5 | - |
| PAL15-DE003N | 0 – 10 | 0,005 | 35 | Couteau R 0,4 | - |
| PAL15-DE004N | 0 – 20 | 0,01 | 85 | Sphère Ø 1,5 | - |
| PAL15-DE006N | 0 – 20 | 0,01 | 85 | Couteau R 0,4 | - |
| PAL15-DE013N | 0 – 30 | 0,02 | 116 | Sphère Ø 3 | PAL15-DE007 / DE010 |
| PAL15-DE014N | 0 – 30 | 0,02 | 116 | Couteau R 0,75 | PAL15-DE008 |
| PAL15-DE016N | 0 – 50 | 0,02 | 167 | Sphère Ø 3 | PAL15-DE007 / DE010 |
| PAL15-DE017N | 0 – 50 | 0,02 | 167 | Couteau R 0,75 | PAL15-DE008 |
| PAL15-DE019N | 0 – 50 | 0,02 | 167 | Sphère Ø 5 | - |
| PAL15-DE020N | 0 – 50 | 0,02 | 167 | Sphère Ø 5 | - |
| PAL15-DE021N | 50 – 100 | 0,02 | 167 | Sphère Ø 3 | - |
| PAL15-DE022N | 100 – 150 | 0,02 | 167 | Sphère Ø 3 | - |
| PAL15-DE023N | 0 – 100 | 0,05 | 382 | Sphère Ø 5 | - |
| PAL15-DE026 | 0 – 100 | 0,1 | 562 | ||
| PAL15-DE033 | 0 – 100 | 0,1 | 532 | Sphère Ø 5 |
| Palpeur PAL15-DE001N - Devis et Plan (PDF 2669Ko) |
| Palpeur PAL15-DE003N - Devis et Plan (PDF 2443Ko) |
| Palpeur PAL15-DE004N - Devis et Plan (PDF 2586Ko) |
| Palpeur PAL15-DE006N - Devis et Plan (PDF 2420Ko) |
| Palpeur PAL15-DE013N - Devis et Plan (PDF 1977Ko) |
| Palpeur PAL15-DE014N - Devis et Plan (PDF 2035Ko) |
| Palpeur PAL15-DE016N - Devis et Plan (PDF 1984Ko) |
| Palpeur PAL15-DE017N - Devis et Plan (PDF 1820Ko) |
| Palpeur PAL15-DE019N - Devis et Plan (PDF 1911Ko) |
| Palpeur PAL15-DE020N - Devis et Plan (PDF 1959Ko) |
| Palpeur PAL15-DE021N - Devis et Plan (PDF 1910Ko) |
| Palpeur PAL15-DE022N - Devis et Plan (PDF 1956Ko) |
| PAL15-DE023N - Devis et Plan (PDF 1727Ko) |
| Palpeur PAL15-DE026 - Devis et Plan (PDF 2875Ko) |
| Palpeur PAL15-DE033 - Devis et Plan (PDF 3200Ko) |
Les anciennes références / références-usine sont D110 ; D110S ; POCO 2K ; D220S ; D220 ; POCO 2N ; POCO 2F ; OD2050 ; OD2050S ; OD2050B ; OD2050F80 ; OD2050F130 ; OD2050BF80 ; OD2050BF130 ; OD3050 ; OD20100 ; OD20150 ; OD20100F80 ; OD40100 ; OD60100 ; OD60100BJ ; OD80200 ; C110 ; C110S ; C220 ; C220S ; B440 ; B440S ; B660 ; D1R10 ; D1R10S ; D2R20 ; D2R20S ; OD2050R ; OD2050RS ; OD2050BR ; OD40100R ; POCO 2R ; C1R10 ; C1R10S ; C2R20 ; C2R20S ; B4R40 ; B4R40S ; B6R60 ; D110T ; D220T ; OD2050T ; OD20100T ; OD40100T ; OD60100T ; POCO 2T ; C110T ; C220T ; B440T ; B660T ; EOD0512R ; EOD1025 ; EOD2050 ; EOD20100 ; intertest ; pocotest ; oditest.
 |
|
||||
|
 |
||||
|
|
